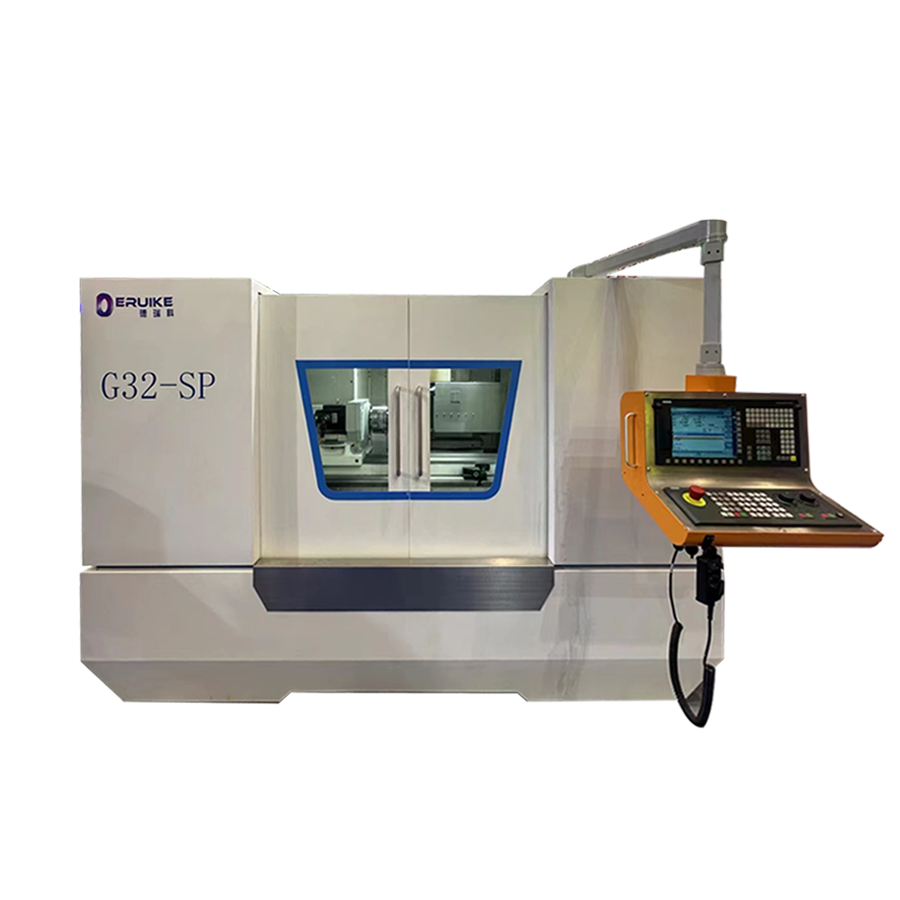

G32-SP 復合內外圓磨床
主要技術參數
兩頂尖中心距：580mm
頭架中心高：203mm
頂尖支撐最大工件重量：100kg
X軸行程：260mm
Z軸行程：700mm
G32-SP 復合內外圓磨床
主要技術參數
兩頂尖中心距：580mm
頭架中心高：203mm
頂尖支撐最大工件重量：100kg
X軸行程：260mm
Z軸行程：700mm
詳細技術參數
X軸標配海德漢光柵尺，分辨率0.0001mm
X軸定位精度＜1.5μm，重復定位精度＜1μm，最小進給單位0.1μm
Z軸定位精度＜1.5μm，
重復定位精度＜1μm（配備海德漢光柵尺時）
最小進給單位0.1μm
配備伺服轉臺，液壓鎖固
配備18KW大功率外磨電主軸，最高轉速6000rpm
配備11KW大功率內磨電主軸，最高轉速24000rpm
配備高回轉精度機械頭架，可使用三爪、磁盤或死頂裝夾
配備可微調尾座
使用西門子828D操作系統
加工能力：
圓度≤1.5μm
縱截面內尺寸一致性≤3μm
表面光潔度≤Ra0.4
標配東京精密端面量?jī)x，選配外徑量?jī)x
詳細技術參數
X軸標配海德漢光柵尺，分辨率0.0001mm
X軸定位精度＜1.5μm，
重復定位精度＜1μm，
最小進給單位0.1μm
Z軸定位精度＜1.5μm，
重復定位精度＜1μm（配備海德漢光柵尺時）
最小進給單位0.1μm
配備伺服轉臺，液壓鎖固
配備18KW大功率外磨電主軸，
最高轉速6000rpm
配備11KW大功率內磨電主軸，
最高轉速24000rpm
配備高回轉精度機械頭架，
可使用三爪、磁盤或死頂裝夾
配備可微調尾座
使用西門子828D操作系統
加工能力：
圓度≤1.5μm
縱截面內尺寸一致性≤3μm
表面光潔度≤Ra0.4
標配東京精密端面量?jī)x，選配外徑量?jī)x
設備亮點
X軸使用具有自主知識產權的靜壓導軌結構，結合光柵尺全閉環控制，具備0.1μm的進給精度
Z軸為V-平軌結構，保證足夠的剛度
采用具有鼠牙盤結構的伺服轉臺
確?；剞D(zhuǎn)精度的同時擁有足夠高的整體加工剛度
床身使用特殊設計的蜂窩狀加強筋結構，并經二次回火處理，
具有極高的剛性和結構穩定性
床身采用大流量周身水冷設計，保證加工時設備整體溫度穩定性
標配電主軸恒溫裝置，全罩式鈑金，油霧收集裝置，
精磨磁濾器加紙帶過濾裝置
設備亮點
X軸使用具有自主知識產權的靜壓導軌結構，結合光柵尺全閉環控制，具備0.1μm的進給精度
Z軸為V-平軌結構，保證足夠的剛度
采用具有鼠牙盤結構的伺服轉臺，確?；剞D(zhuǎn)精度的同時擁有足夠高的整體加工剛度
床身使用特殊設計的蜂窩狀加強筋結構，并經二次回火處理，具有極高的剛性和結構穩定性
床身采用大流量周身水冷設計，保證加工時設備整體溫度穩定性
標配電主軸恒溫裝置，全罩式鈑金，油霧收集裝置，精磨磁濾器加紙帶過濾裝置
