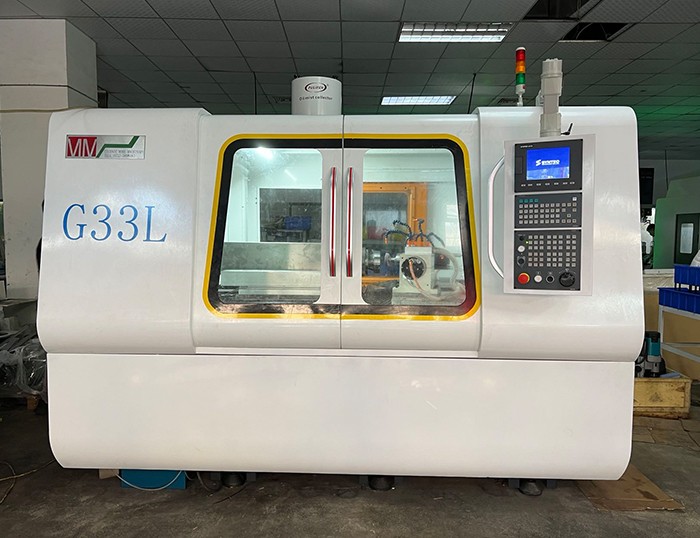

G33L雙進給磨床（一內磨軸一外磨軸）
主要技術參數
頭架中心距工作臺面高度：215mm X軸行程：600mm
標配發格光柵尺，分辨率0.0001mm Z1軸行程：400mm
定位精度＜1.5μm，重復定位精度＜1μm Z2軸行程：400mm
可配備18kw大功率外磨電主軸，最大轉速6000rpm
可配備最高轉速36000rp#373A41m內磨電主軸
可配備端面量?jī)x裝置
G33L雙進給磨床
（一內磨軸一外磨軸）
主要技術參數
頭架中心距工作臺面高度：215mm
X軸行程：600mm
標配發格光柵尺，分辨率0.0001mm
Z1軸行程：400mm
定位精度＜1.5μm，重復定位精度＜1μm
Z2軸行程：400mm
可配備18kw大功率外磨電主軸，最大轉速6000rpm
可配備最高轉速36000rp#373A41m內磨電主軸
可配備端面量?jī)x裝置
設備亮點
區別于市售的雙進給磨床，G33L系列磨床具有一組最大可調10°角度的進給軸，可以滿足一次裝夾錐孔-直孔磨削或錐孔-外圓磨削，很好的避免了重復裝夾磨削導致的同心度偏差
三軸的工作臺面可根據用戶需求，進行不同的搭配，例如搭配雙內磨主軸的內圓磨結構、搭配內磨主軸+外磨主軸的內外圓復合磨等
床身使用網格狀加厚加強筋設計，并經二次回火處理，具有極高的剛性和結構穩定性
標配電主軸恒溫裝置，全罩式鈑金，油霧收集裝置，精磨磁濾器加紙帶過濾裝置
設備亮點
區別于市售的雙進給磨床，G33L系列磨床具有一組最大可調10°角度的進給軸，可以滿足一次裝夾錐孔-直孔磨削或錐孔-外圓磨削，很好的避免了重復裝夾磨削導致的同心度偏差
三軸的工作臺面可根據用戶需求，進行不同的搭配，例如搭配雙內磨主軸的內圓磨結構、搭配內磨主軸+外磨主軸的內外圓復合磨等
床身使用網格狀加厚加強筋設計，并經二次回火處理，具有極高的剛性和結構穩定性
標配電主軸恒溫裝置，全罩式鈑金，油霧收集裝置，精磨磁濾器加紙帶過濾裝置
